Caudalímetro Ultrasónico para Temperaturas Extremas - PANAMETRICS PANAFLOW HT SIL
El Panaflow HT SIL es la solución más apropiada para la medición de caudal de líquidos en condiciones extremas.
El Panaflow HT SIL es un caudalímetro ultrasónico de alta precisión diseñado por Panametrics, ideal para aplicaciones industriales que requieren mediciones de flujo confiables y sin contacto directo con el líquido, especialmente a temperaturas extremas.
Sus principales características incluyen:
- Tecnología Ultrasónica en línea:
Utiliza la tecnología de medición por tiempo de tránsito para determinar con precisión la velocidad del flujo sin necesidad de elementos mecánicos ni partes móviles en contacto con el líquido, minimizando las fallas y el mantenimiento.
- Alta Precisión y Repetibilidad:
Proporciona mediciones con alta precisión, esenciales para controles de procesos y balances en aplicaciones críticas de transferencias de fluidos.
- Amplio Rango de Temperaturas y Presiones:
Está diseñado para operar en condiciones extremas, soportando altas temperaturas y presiones, lo que lo hace adecuado para industrias como refinerías, petroquímica, química, centrales de energía, etc.
- Fácil Instalación y Mantenimiento:
Su diseño compacto y modular facilita la instalación y el mantenimiento, reduciendo tiempo y costos operativos.
- Comunicación e integración con el sistema de planta:

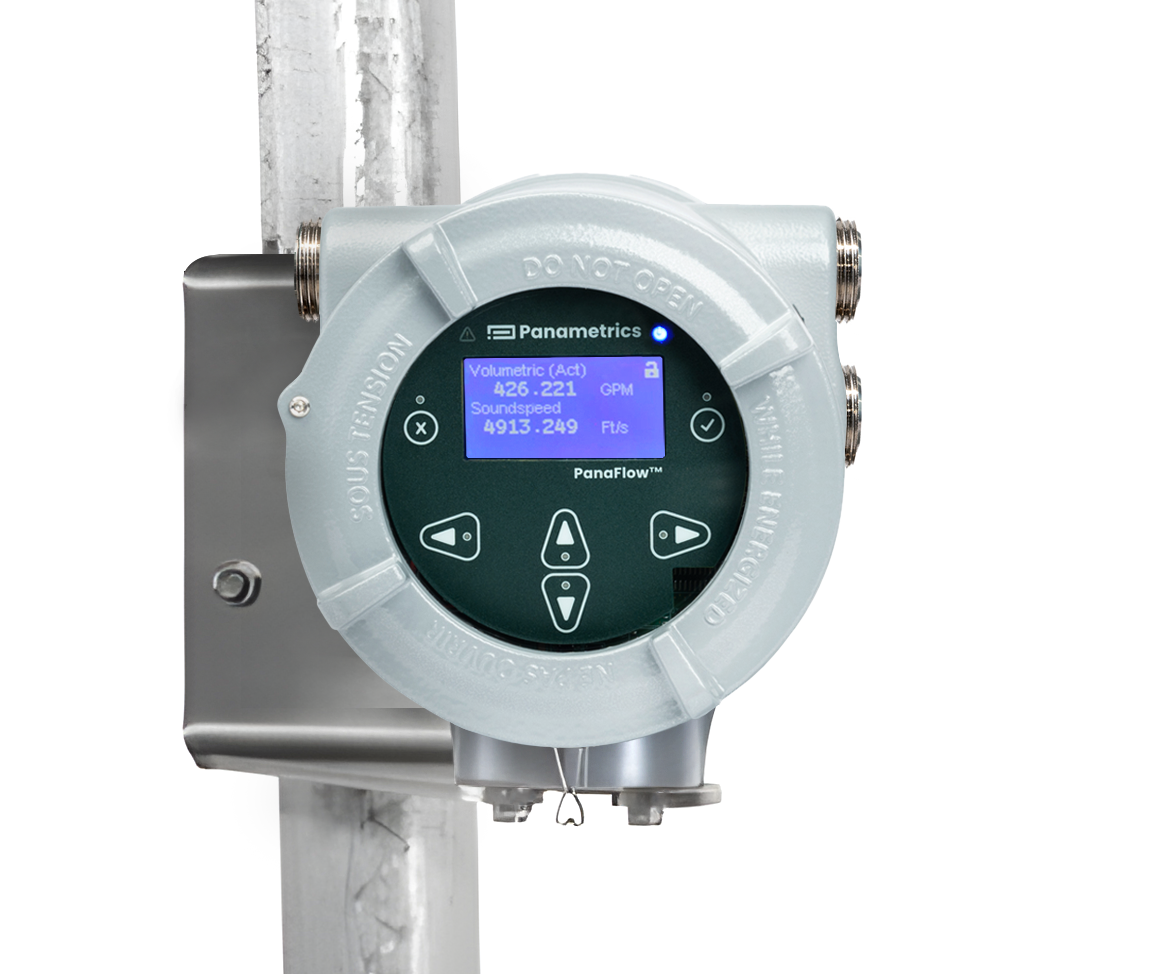

Utiliza la más moderna electrónica XMT1000 de Panametrics, compatible con diversos protocolos de comunicación industrial (Modbus, HART, etc.), facilitando su integración en sistemas de control existentes.
Diseño robusto
El Panaflow HT SIL es fabricado con materiales resistentes a la corrosión y a ambientes agresivos, garantizando una larga vida útil en condiciones industriales exigentes.
Su diseño de paso total que no genera ninguna obstrucción ni pérdida de carga, evita los problemas que se presentan habitualmente en la medición de productos viscosos con otras tecnologías, como placas orificio o cuñas.
Además, los transductores ultrasónicos utilizan una guía de onda de diseño patentado (BWT) para inyectar la señal en la tubería, y quedan aislados del proceso, permitiendo su uso en mediciones con temperaturas extremas, desde -200°C hasta +600°C.

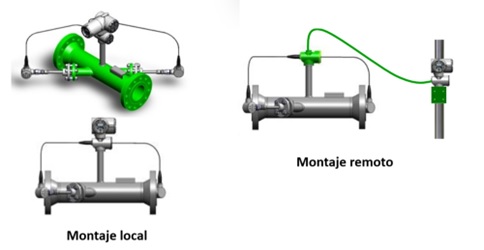

Para facilitar la operación de la unidad electrónica, el caudalímetro puede suministrarse con la unidad electrónica instalada en forma integral o bien con montaje remoto, de modo que el display pueda quedar en una ubicación de fácil acceso para el personal de planta.
Apto para sistemas de seguridad - SIS

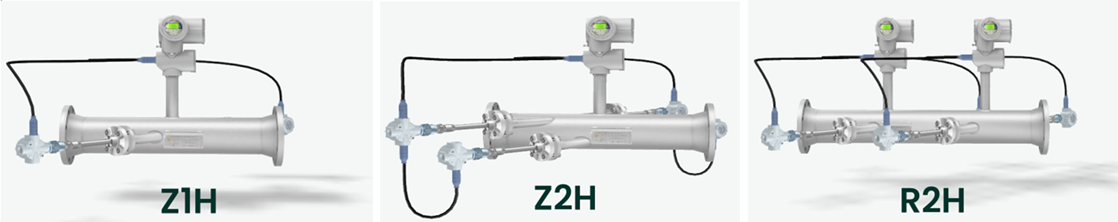

Dada la criticidad de estas mediciones, el Panaflow HT SIL es el primer caudalímetro ultrasónico con Certificación SIL 2/3 (IEC 61508), y está disponible en una gran variedad de combinaciones con redundancia.
Por ejemplo, se puede suministrar un carretel bridado incorporando tres caudalímetros independientes, para poder tener una electrónica conectada al sistema de control DCS y otras dos electrónicas conectadas al sistema de seguridad ESD para implementar un esquema de votación.
Aplicaciones en refinerías
Dentro de una refinería, el Panaflow HT SIL puede ser utilizado en áreas como unidades de CCU, DCU, FCCU, VDU, Hidrotratamiento, Visbreakers, LNG, etc.
En la segunda parte de esta nota veremos con más detalles las ventajas que presenta el uso de la tecnología de medición de caudal por ultrasonido en las aplicaciones de flares.
