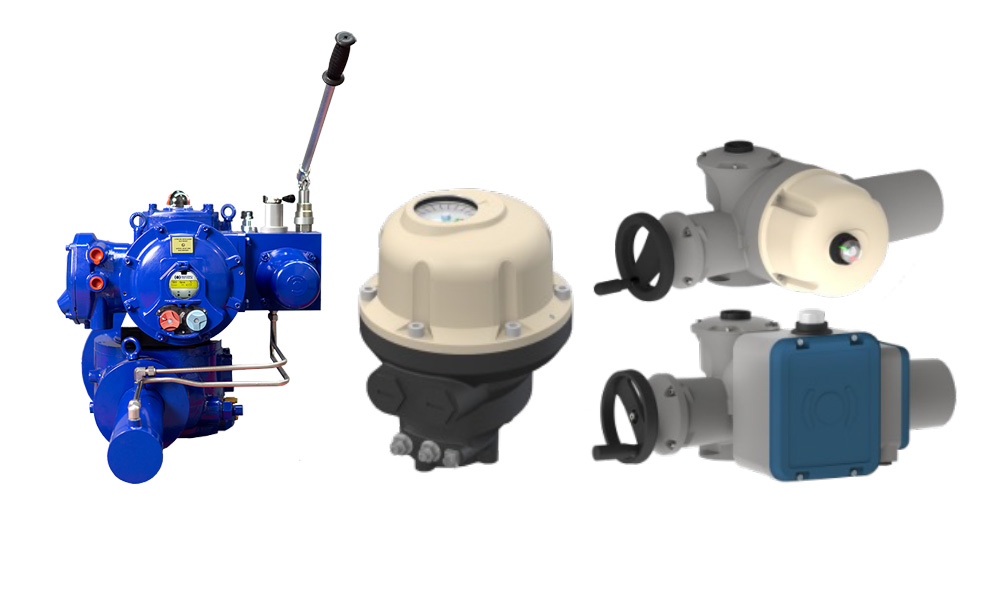

Actuadores eléctricos BERNARD: criterios de selección según aplicación

Los actuadores eléctricos son componentes críticos en sistemas de control de válvulas. Una selección incorrecta puede generar fallas operativas, problemas de integración o riesgos ante condiciones exigentes. La línea BERNARD se segmenta en dos gamas claramente definidas según el nivel de aplicación y entorno operativo.

Los esenciales – FIRST BC

La gama FIRST BC está orientada a aplicaciones estándar y condiciones operativas moderadas.

Incluye versiones intrusivas y no intrusivas, adecuadas para procesos industriales donde los requisitos ambientales y operativos no presentan condiciones severas.

Esta línea permite resolver automatizaciones típicas en válvulas de bloqueo o control, manteniendo criterios de confiabilidad y desempeño acordes al entorno.

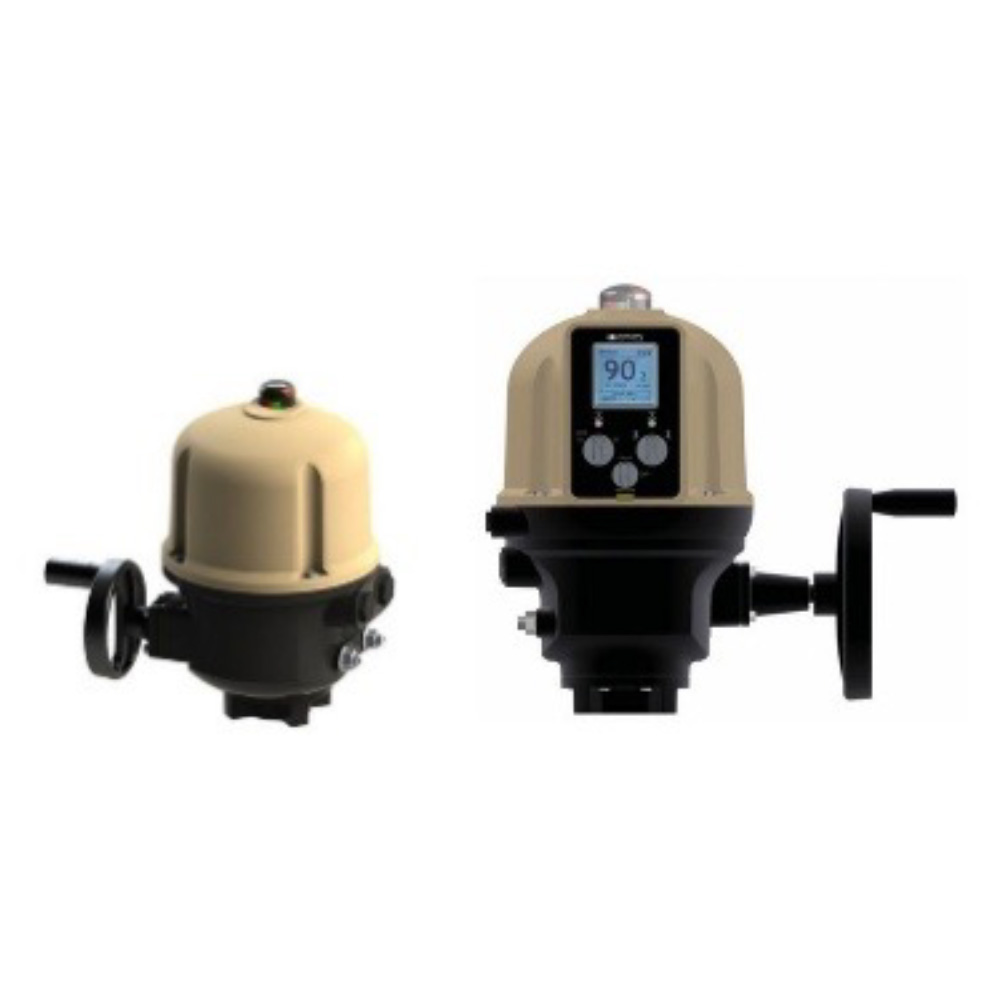

	Modelo AQ Actuador ¼ vuelta de propósito general para válvulas o dampers Versión SWITCH y LOGIC

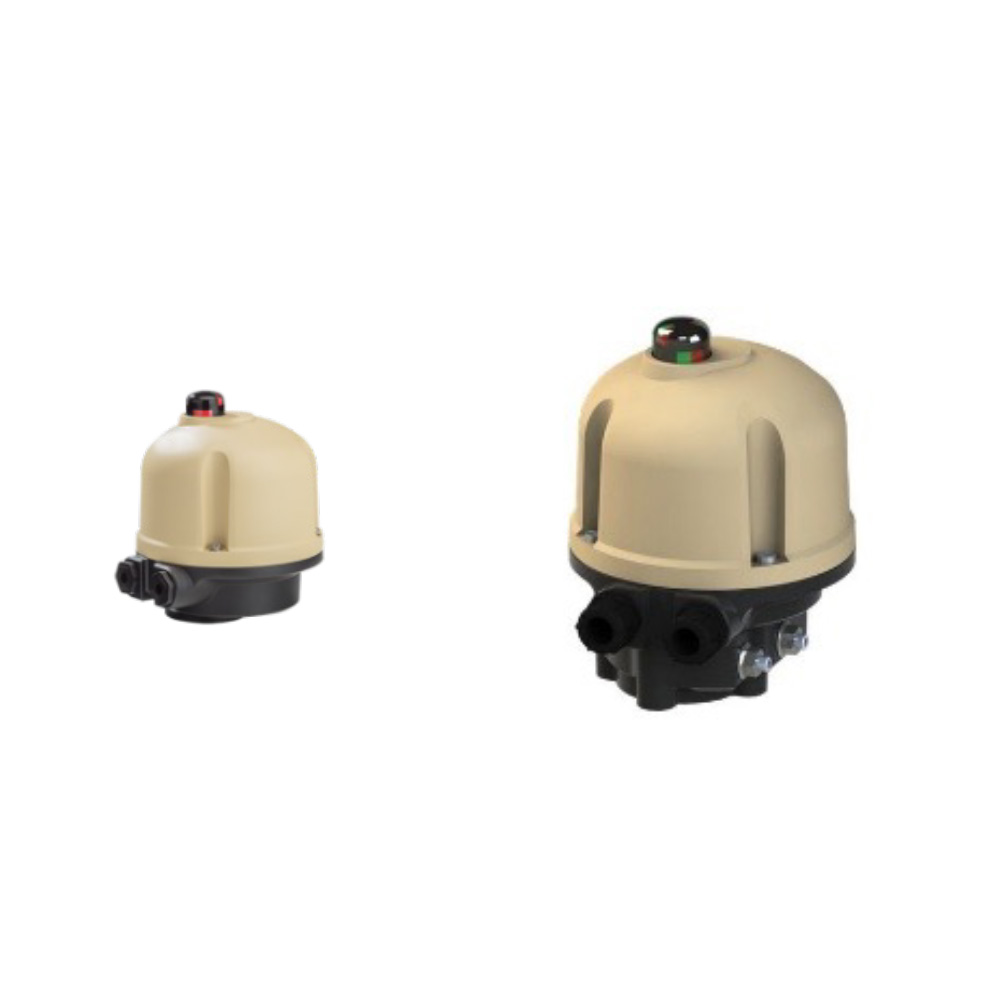

	Modelo AQL Actuador ¼ vuelta compacto de propósito general para válvulas o dampers. Diseño intrusivo.

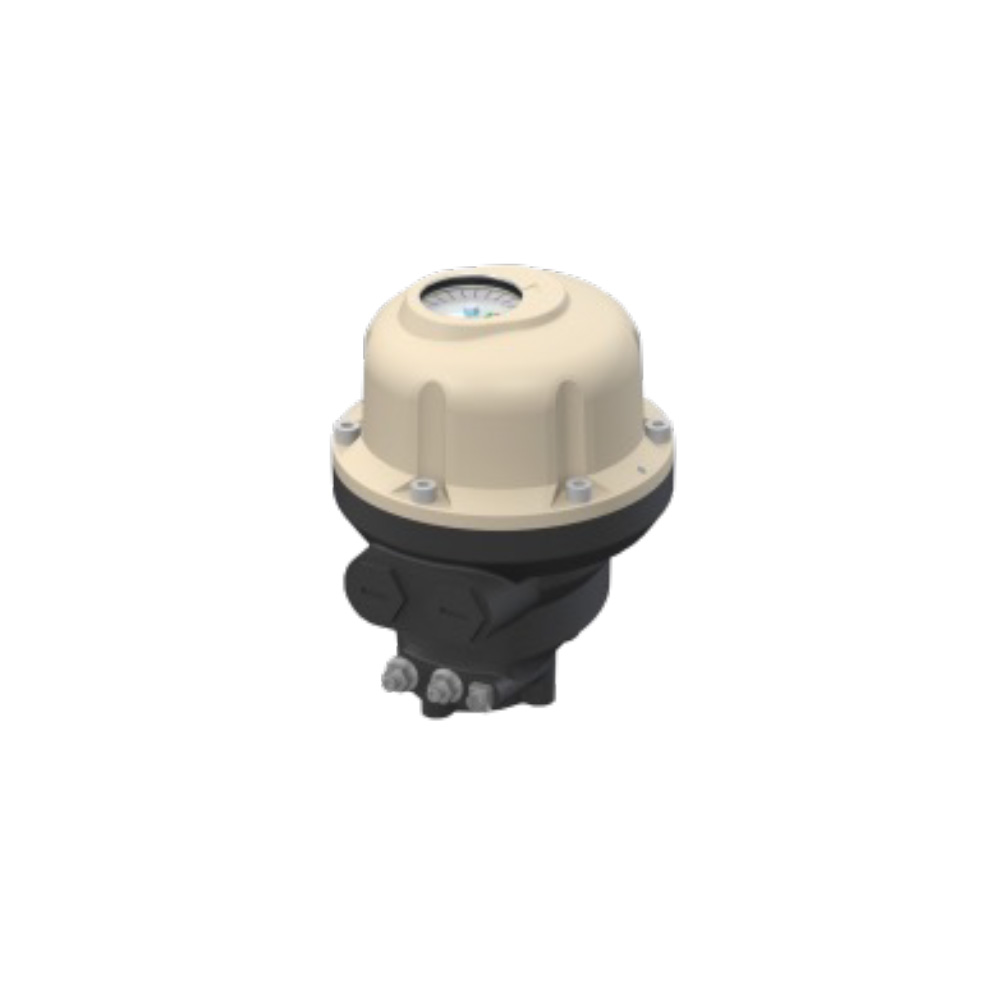

	Modelo AQXL Actuador ¼ vuelta compacto para válvulas o dampers, apto para áreas clasificadas. Diseño intrusivo.

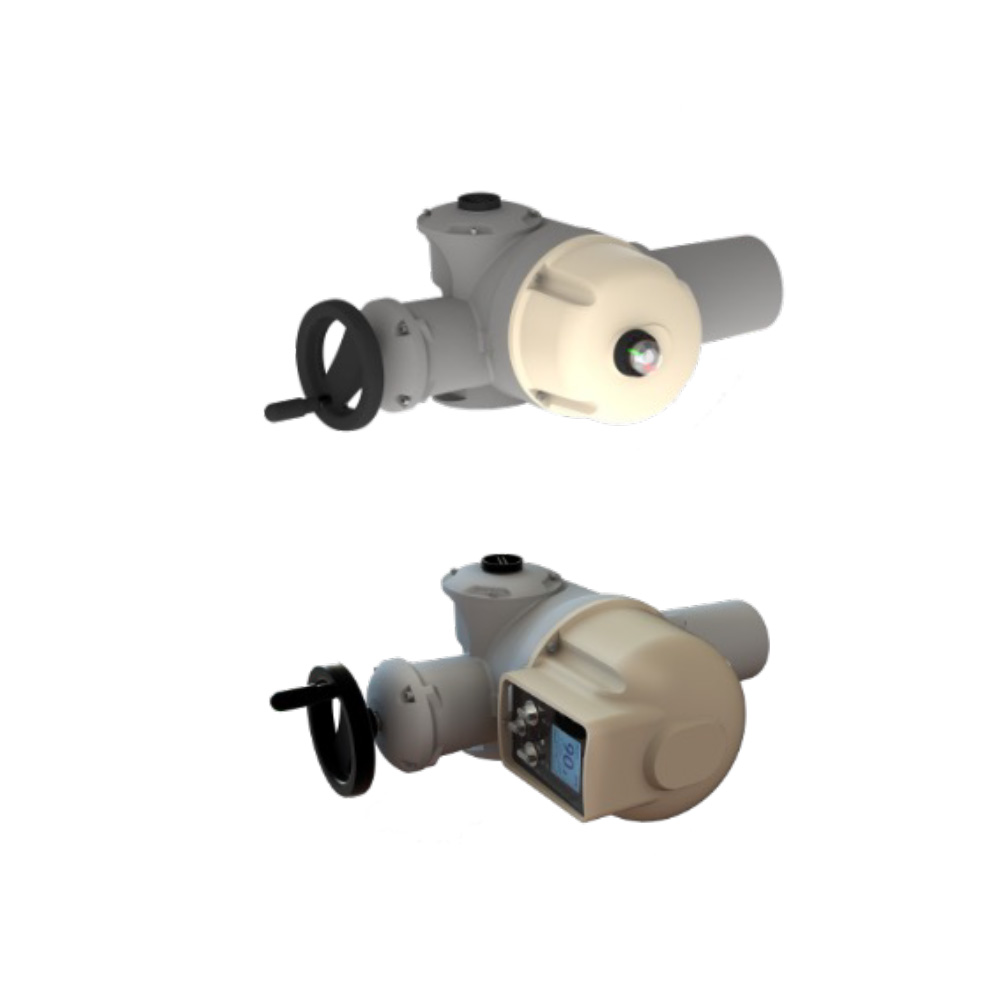

	Modelo AT Actuador multivuelta propósito general. Versión SWITCH y LOGIC

La solución completa – BC PREMIUM

La gama BC PREMIUM está diseñada para aplicaciones críticas y ambientes severos.

Ofrece un mayor nivel de configuración y opciones avanzadas según modelo, incluyendo:

• ESD (Emergency Shut Down)

• PST (Partial Stroke Test)

• Certificación SIL

• Capacidades de diagnóstico y monitoreo

Está pensada para procesos donde las condiciones ambientales, la criticidad operativa o los requisitos de seguridad demandan mayores prestaciones técnicas.

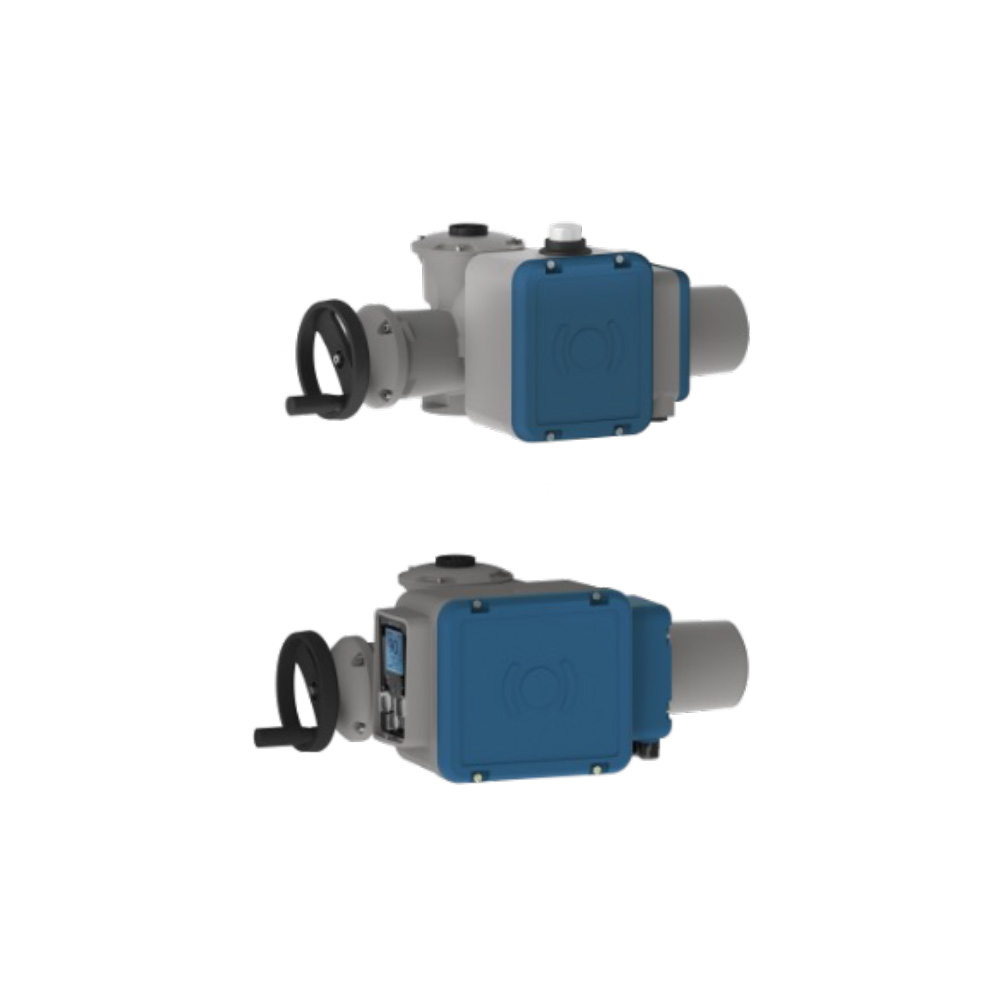

	Modelo BT Actuador multivuelta propósito general. Versión SWITCH, LOGIC e INTELLI+

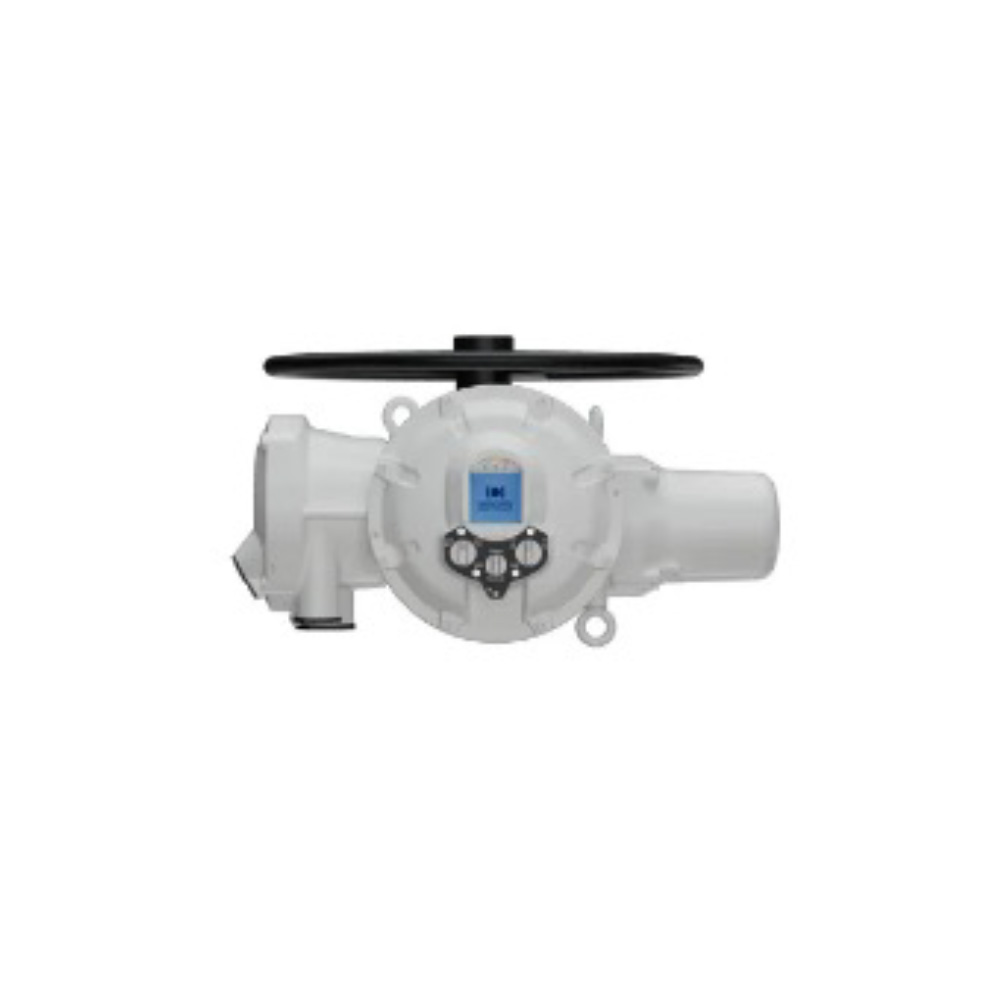

	Modelo STX Actuador multivuelta inteligente, no intrusivo, apto para áreas clasificadas. Electrónica INTELLI+ v3

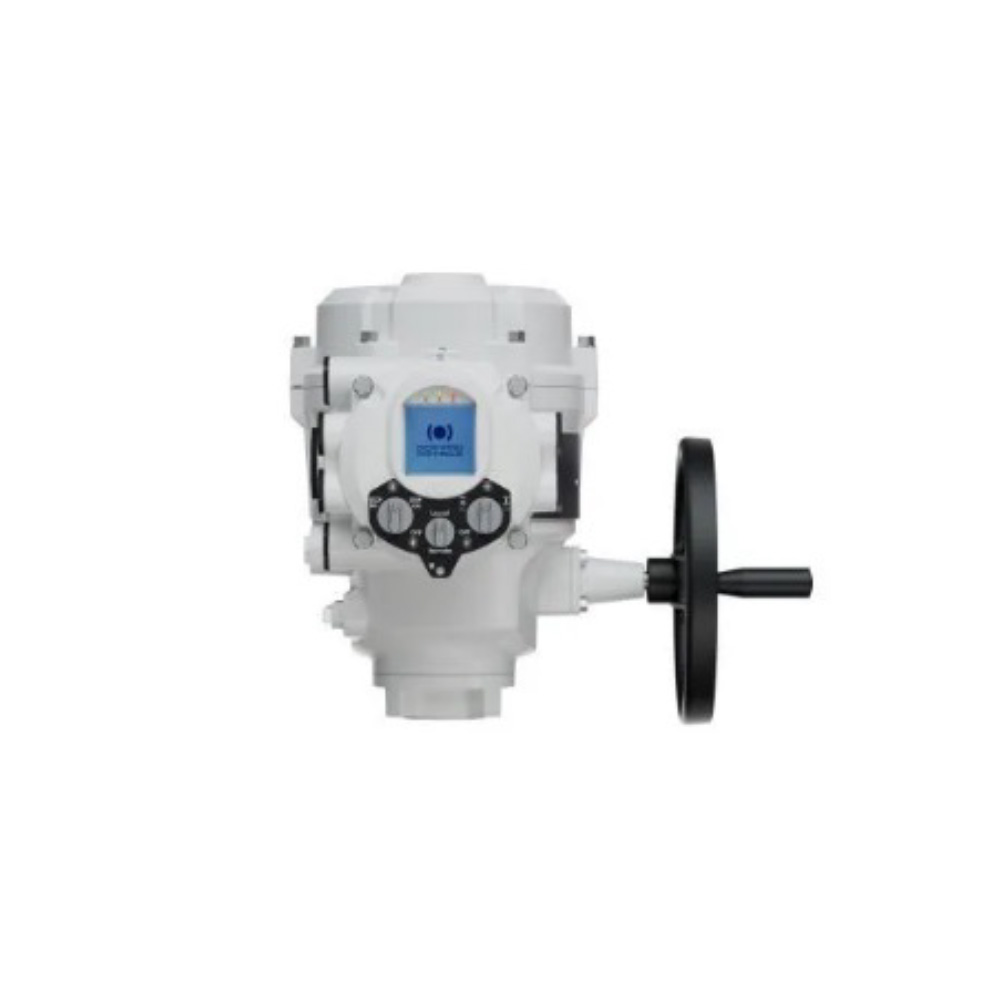

	Modelo SQX Actuador ¼ vuelta inteligente, no intrusivo, apto para áreas clasificadas. Electrónica INTELLI+ v3

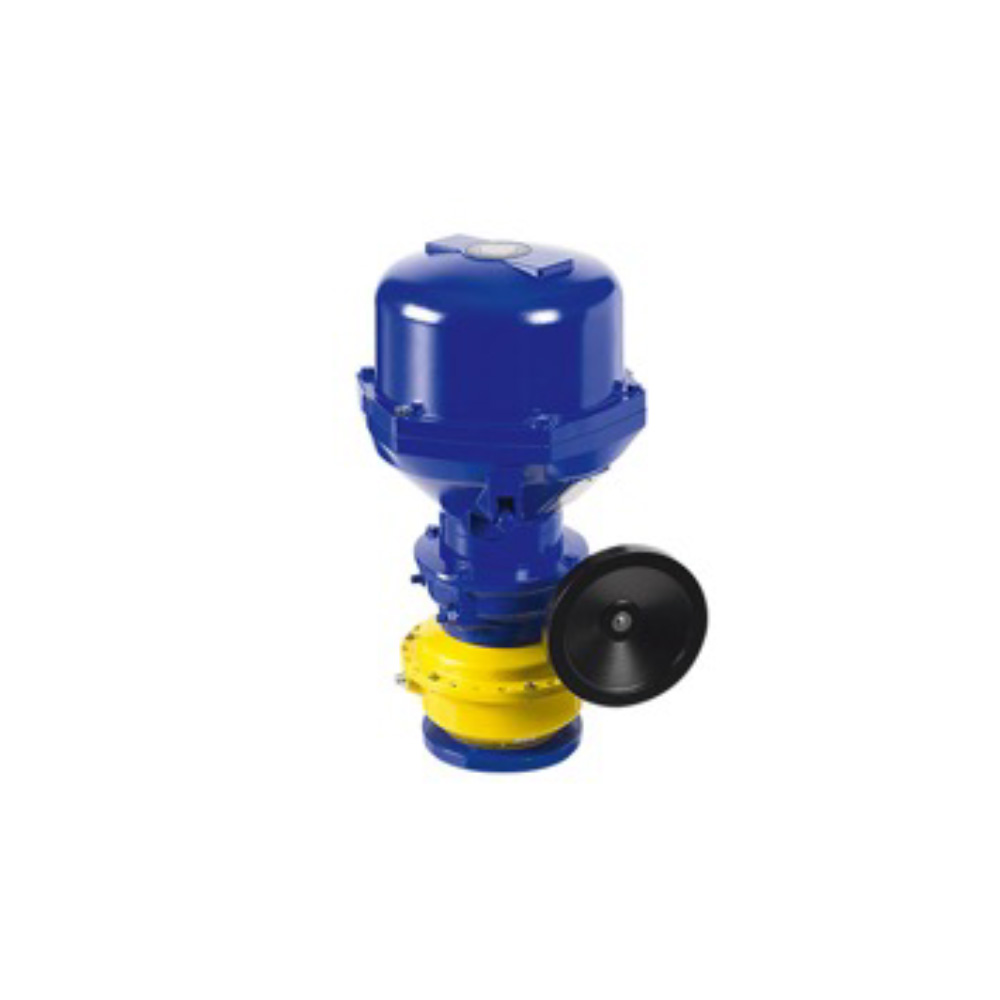

	Modelo FQ Actuador ¼ vuelta apto para áreas clasificadas y falla segura por resorte. Control integral SWITCH o Minigam. Control INTEGRAL y POSIGAM con comandos locales en cabezal remoto.

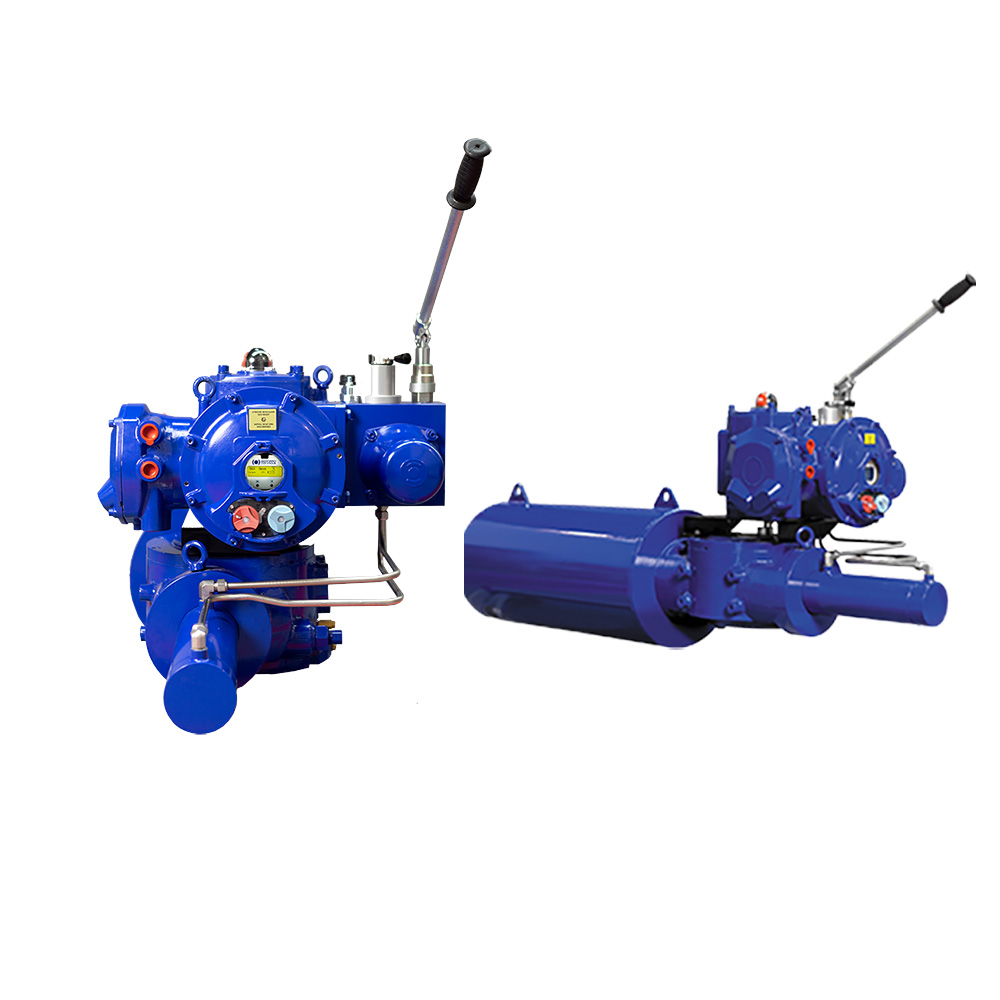

	Modelo FSE Actuador electrohidráulico autocontenido, ¼ vuelta o lineal, apto para áreas clasificadas y falla segura por resorte. Control INTELLI+

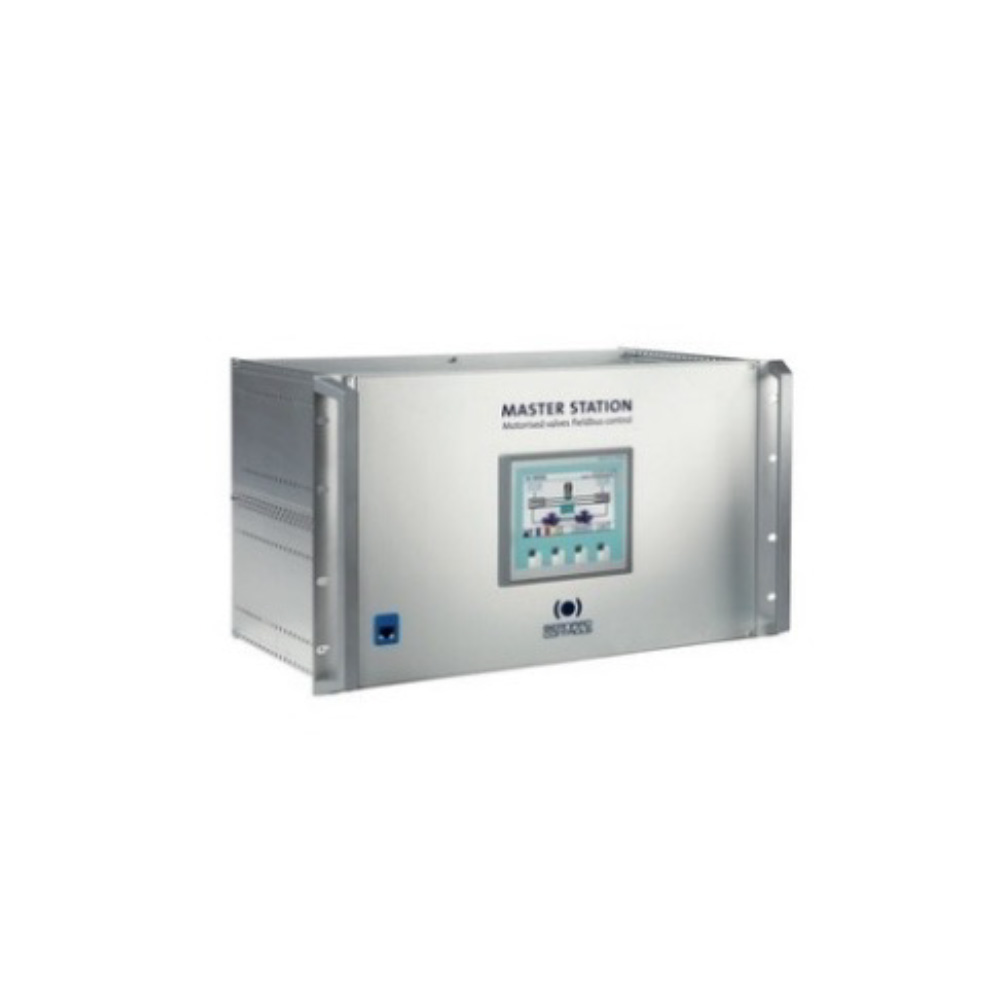

	Master Station Concentrador de comunicaciones de sistema abierto, para actuadores con bus de campo. Protocolos disponbles: Profibus DP (simple o redundante), Foundation Fieldbus, Modbus RTU, HART

Diferencias técnicas relevantes entre segmentos

La elección entre FIRST BC y BC PREMIUM depende de factores como:

• Nivel de criticidad del proceso

• Condiciones ambientales (temperatura, atmósfera, área clasificada)

• Requisitos de seguridad funcional

• Necesidad de diagnóstico y monitoreo avanzado

• Exigencias de torque y ciclos operativos

En modelos inteligentes, la medición directa de variables como posición y torque permite facilitar tareas de mantenimiento y gestión de activos.

Contextos de aplicación

Los actuadores eléctricos BERNARD pueden aplicarse en:

• Automatización de válvulas de bloqueo

• Automatización de válvulas de control

• Procesos industriales generales

• Instalaciones en Oil & Gas

• Aplicaciones con requerimientos de seguridad funcional (según modelo)

La correcta selección debe considerar no solo el actuador en sí, sino su integración con la válvula y el entorno de operación.

Integración y dimensionamiento en ESCO

En ESCO acompañamos la selección técnica del actuador considerando:

• Características de la válvula

• Requerimientos de torque y operación

• Condiciones ambientales

• Exigencias del proceso

Nuestro equipo realiza:

• Dimensionamiento correcto del conjunto válvula–actuador

• Integración mecánica

• Configuración

• Puesta en marcha

• Soporte técnico y mantenimiento

Automatizar no es simplemente instalar un actuador: es integrar correctamente el sistema completo.

Evaluación técnica según aplicación

La selección del actuador debe realizarse en función del tipo de aplicación, el entorno operativo y los requisitos específicos del proceso.

Nuestro equipo técnico puede acompañar el análisis para determinar qué segmento y configuración resultan más adecuados en cada caso.
