Válvulas Cuchillas para control de lodos - SLURRYFLO
En los procesos mineros, el control de fluidos es un desafío dado el grado de erosión que se produce en las válvulas por el alto contendí de solidos erosivos en el fluido. Las válvulas cuchilla de control de SlurryFlo, una compañía de Special Alloy Fabricators, son la solución.
Las válvulas de control de la descarga de los espesadores en los procesos mineros sufren comúnmente una erosión severa, problema común de los dispositivos de control, válvulas y placas orificio, que manejan relaves gruesos. Estos dispositivos son fundamentales para el funcionamiento adecuado de sistemas que son clave en la recuperación de agua y minerales dentro del proceso.
Esta aplicación donde se manejan alto contenido de solidos del 55% al 80% peso en peso (W/W) y densidades de hasta 5000 cP son muy propensas a fallas, que deben evitarse ya que provocan perdidas significativas de agua.

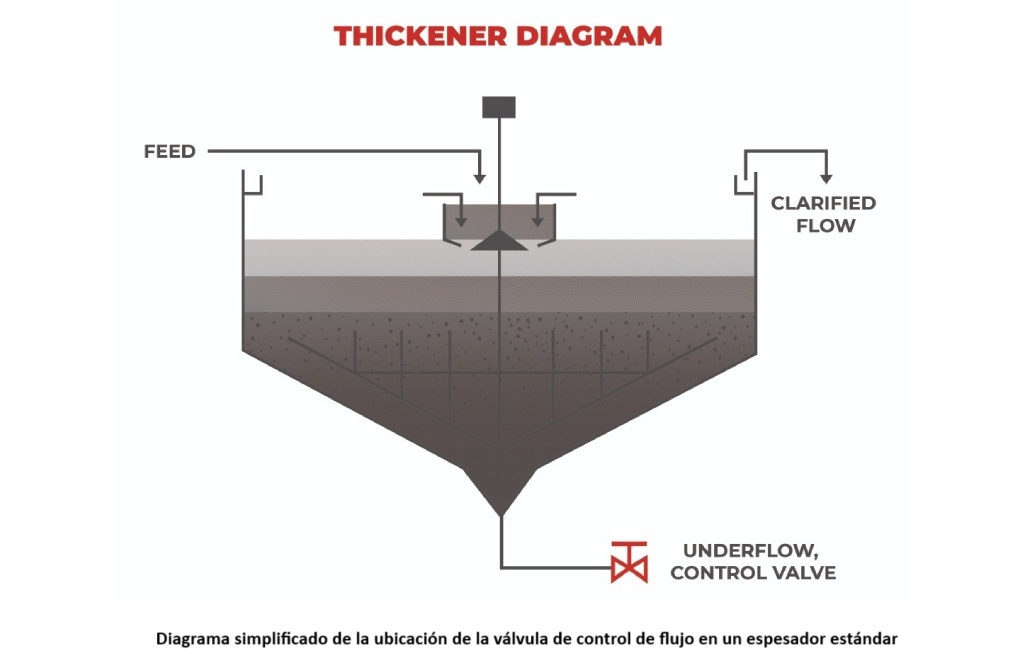

En los espesadores, el control de la descarga es especialmente desafiante ya que la válvula gestiona la recuperación de agua y la condición de desborde. En el caso de un desbordamiento, debido a factores externos como cambios ambientales, la válvula debe tener capacidad suficiente capacidad de flujo para evitar que los relaves se desborden. Esto requiere un amplio rango de control. Como el sistema no puede obstruirse, las válvulas de control usualmente se dimensionan para manejar la máxima capacidad de flujo, lo que hace que la operación normal ocurra a muy bajos porcentajes de apertura. Operar en este rango de baja capacidad acelera el desgaste de las partes internas de la válvula, especialmente cuando se manejan medios abrasivos, motivo principal de las fallas en las válvulas.
Selección Ideal de Válvula de Control para Aplicaciones Mineras Abrasivas
La válvula de control ideal para esta aplicación debe ser capaz de mantener el flujo dentro de un rango recomendado, reduciendo la exposición de los componentes internos a altos niveles de erosión, mientras proporciona suficiente capacidad para evitar obstrucciones bajo condiciones operativas máximas.
Para lograr esto, la válvula de control cuchilla de SlurryFlo es la solución ideal ya que su diseño combina varias ventajas que permiten controlar la descarga de flujo en los espesadores garantizando una buena performance en el tiempo.

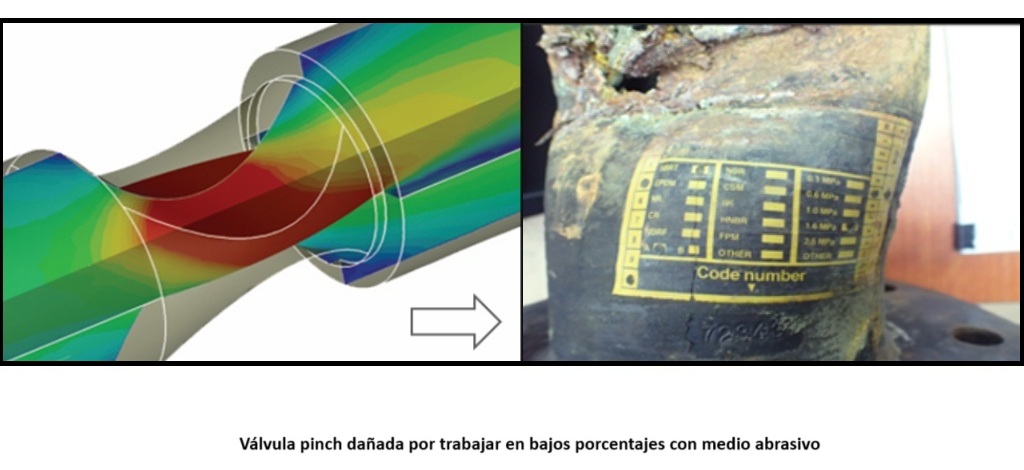

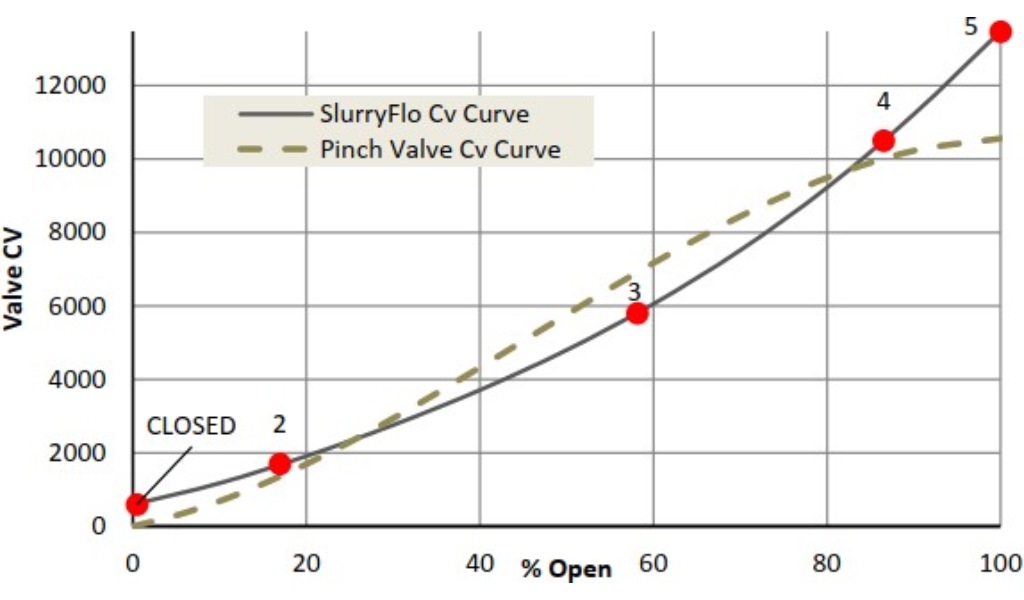

Si comparamos el rendimiento de una válvula SlurryFlo con el de una válvula pinch en esta aplicación, vemos que la valvula pinch modula en un % de apertura de entre 15% y 20%. En esos porcentajes las velocidades son muy altas y hay presencia de cavitacion, produciendo daños en un plazo muy corto.

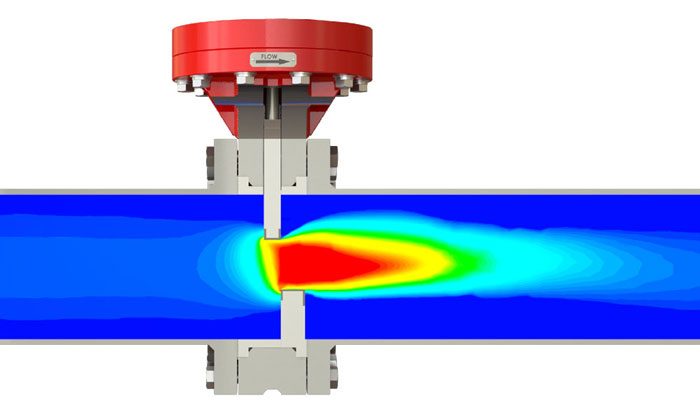

La filosofía de diseño de las válvulas SlurryFlo de flujo centrado evita que el medio a alta velocidad sea direccionado al cuerpo de la válvula o a la cañería aguas abajo de la válvula. Gracias a este diseño los únicos componentes expuestos al paso del fluido son parte del trim que es totalmente reemplazable.
El trim de la válvula SlurryFlo se diseña a la medida de la aplicación, por lo que va a trabajar en un porcentaje de apertura adecuado en todo el rango requerido. Está construido en materiales resistentes a la abrasión, ya ser totalmente en carburo de tungsteno sinterizado para válvulas hasta 10” o con revestimiento de carburo de tungsteno en cuchilla y asiento aplicado por proceso de soldadura por arco de plasma (PTAW) en válvulas mayores a 10”. Además, el trim es totalmente reemplazable.
Para este tipo de procesos donde el flujo es inherentemente abrasivo, la selección de una válvula que no contemple la erosión puede resultar en una vida útil muy reducida de la misma y tiempos de parada mas largos debido a la necesidad de reemplazos frecuentes.
