Transductor I/P a prueba de explosión – Control Air 950XP

Transductor I/P a prueba de explosión – Control Air 950XP
COMPARTIR EN REDES
Ofrece un alto rendimiento para las aplicaciones más difíciles en entornos peligrosos.

El transductor I/P de ControlAir, 950XP series, es un transductor compacto, que ofrece un alto rendimiento para las aplicaciones más difíciles en ambientes peligrosos.

El modelo 950XP convierte una señal de corriente eléctrica en una salida neumática estable para accionar válvulas. Su carcasa NEMA 4X (IP65) está diseñada para un funcionamiento intrínsecamente seguro y a prueba de explosiones. Los circuitos avanzados incluyen control de retroalimentación electrónica para una protección superior contra las vibraciones y una salida altamente precisa.

Con caudales de hasta 12 SCFM (340 Nl/min), el modelo 950XP tiene la potencia necesaria para accionar válvulas y actuadores de gran tamaño. Sin embargo, debido a que normalmente consume solo 0,05 scfm (0,11 m3/h) a medio alcance, no solo cuesta menos comprarlo, sino que también cuesta menos operarlo.

El modelo 950XP ofrece una gran flexibilidad. Su pequeño tamaño permite su instalación en espacios reducidos. Su soporte de montaje estándar le permite montarlo directamente en una válvula, pared, panel o tubería.

Los rangos de salida de proceso opcionales y seleccionables en campo reducen el tiempo de inactividad y el inventario. Y dado que el modelo 950XP no es sensible a la posición, le brinda aún más libertad para montar y conectar válvulas e instrumentos. Como resultado de esta flexibilidad, la instalación es más rápida.

Los ajustes de cero y span de fácil acceso hacen que la calibración en banco o en campo sea rápida y sencilla.

Para mayor versatilidad operativa, puede elegir los modos directo, inverso y de rango dividido.

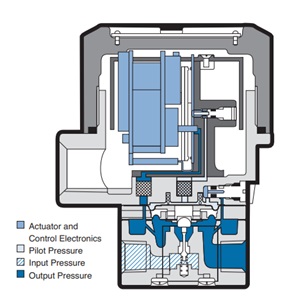

Principio de Operación

El modelo 950XP utiliza una boquilla para controlar la presión piloto de un amplificador de volumen integral. La presión de salida resultante se mide mediante un sensor de presión, que a su vez proporciona una señal de retroalimentación al circuito de control.

El circuito de retroalimentación compara esta señal con la señal de entrada y la autocorrige según sea necesario, minimizando así los efectos de la vibración, la posición, la temperatura y la presión de suministro. La señal de corriente fluye hacia el actuador piezoeléctrico, lo que hace que se doble hacia la boquilla. Esto restringe el flujo de aire a través de la boquilla y crea contrapresión en la cámara de presión piloto. Esta contrapresión actúa como una presión de señal que a su vez controla la presión en la salida.

Caracterísiticas Generales

  • Señal de entrada: 4-20 mA
  • Rangos de salida: 0-33 psig (0-2,2 bar), 3-15 psig (0,2-1 bar), 3-27 psig (0,2-1,8 bar), 6-30 psig (0,40-2 bar)
  • Máx. Presión de suministro: 100 psig (7 bar)
  • Consumo de aire: 3,0 scfh (1,5 Nl/min)
  • Capacidad máxima de flujo: 12 scfm (340 Nl/min)
  • Límites de temperatura ambiente: -40° a +158°F (-40° a +70°C)
  • Rango de temperatura (almacenamiento): -40° a +200°F (-40° a +93°C)
  • Precisión, histéresis y repetibilidad: ±0,10 % del span (±0,25 con opción seleccionable en campo)
  • Banda muerta: 0,02% del intervalo
  • Efecto de posición: Ningún efecto medible
  • Efecto de vibración: Menos de ±1,0 % del alcance en las siguientes condiciones: 5-15 Hz a 0,8 pulgadas de desplazamiento constante; 15-500 Hz a 10 g
  • Efecto de temperatura: ±0,045%/°F (±0,07%/°C) del intervalo
  • Efecto de polaridad inversa: No hay daños por la inversión de la corriente de suministro normal (4-20 mA) o por la mala aplicación de hasta 60 mA
  • Tamaño del puerto: 1/4" NPT
  • Tamaño del puerto (eléctrico): 1/2" NPT, M20 x 1,5 (ATEX)
  • Medio de alimentación: Limpio, seco, sin aceite, filtrado de aire a 40 micrones.
  • Opción para Gas natural dulce o metano cuando se especifica con la opción (E).
  • Montaje: Pared directa, Panel, Tubería de 2" (opcional)
  • Material (Cuerpo): Aluminio
  • Material internos: Buna-N, acero inoxidable, latón, acero galvanizado
  • Peso: 1,8 libras. (0,82kg.)
  • Peso con opción "E" para gas natural: 2,3 lbs. (1,1 kilogramos).

Certificaciones eléctricas disponibles



Cómo especificar
