Transductor electro-neumático I/P – ControlAir 500 Series (I/P, E/P)
El transductor I/P de ControlAir 500 series, convierte una señal de entrada de corriente o voltaje en una presión de salida neumática proporcional. Está diseñado para aplicaciones de control que requieren un alto grado de confiabilidad y repetibilidad a un costo económico.
La versión opcional NEMA 4X (IP65) permite la instalación en el exterior y en el agua.
Por lo general, estas unidades se utilizan para aplicaciones que requieren la operación de actuadores de válvulas, posicionadores de válvulas neumáticas, actuadores de amortiguadores y persianas, elementos de control final, relés, cilindros de aire, tensores de banda, embragues y frenos.
Las industrias que utilizan el Tipo 500X incluyen petroquímica, HVAC, administración de energía, textil, papel, conversión de papel, alimentos y medicamentos.
Principio de Operación

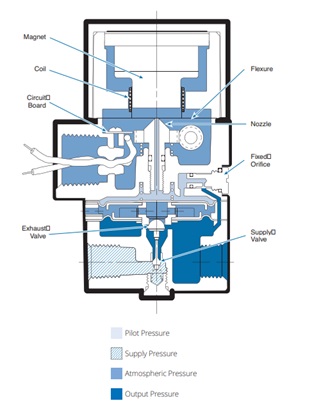

El transductor tipo 500X, es un dispositivo de equilibrio de fuerzas, en el que una bobina está suspendida en el campo de un imán mediante una flexión.
La corriente que fluye a través de la bobina genera un movimiento axial de la bobina y la flexión. La flexión se mueve hacia la boquilla y crea una contrapresión que actúa como presión piloto para un relé de refuerzo integral.
Los aumentos de la señal de entrada (o las disminuciones para la acción inversa) provocan aumentos proporcionales de la presión de salida.
El cero y el spam se calibran girando los tornillos de ajuste en la parte frontal de la unidad.
El ajuste del tornillo cero reposiciona la boquilla en relación con la flexión.
El ajuste de rango es un potenciómetro que controla la cantidad de corriente a través de la bobina.
Características Generales
- Cerramiento NEMA-4X (IP65)
Estándar para la versión intrínsecamente segura ("H") y opcional para el modelo de propósito general, el cerramiento NEMA 4X con aprobación FM, permite la instalación en ambientes sumergidos o al aire libre.
La unidad también cumple los requisitos de los estándares IEC IP65. Sólo para conexiones de conducto.
- Montaje
El Tipo 500X puede montarse mediante tubería, panel o soporte. Es posible que se requiera un ajuste en campo del cero si se cambia la posición. La alta vibración externa puede causar fluctuaciones de la señal de salida. Se recomienda el montaje vertical en un área libre de vibraciones.
- Rango dividido
Si se requiere un rango dividido, con señal de entrada de 4-20 mA, la versión de señal de salida de 3 a 15 psig (número de pieza de ControlAir: 500-AC) se puede recalibrar, para proporcionar una señal de salida de 3 a 9 psig o de 9 a 15 psig.
- Acción inversa
Los modelos de propósito general son todos capaces de actuar de forma inversa.
El modelo de seguridad intrínseca con aprobaciones FM es de acción inversa cuando se solicita como tal.
Información adicional
- Señales de entrada disponibles: 0-10 Vdc, 0-5 Vdc, 1-9 Vdc, 4-20 mA
- Rangos de salida disponibles: 1-17 psig (0.07-1.2 bar), 2-60 psig (0.14-4 bar), 3-120 psig (0.2-8 bar), 3-15 psig (0.20-1 bar), 3-27 psig (0.2-1.8 bar), 3-9 psig (0.2-0.6 bar), 6-30 psig (0.40-2.0 bar), 9-15 psig (0.6-1 bar)
- Máx. presión de suministro: 150 psig (10 bar)
- Sensibilidad de la presión de suministro - rango de salida bajo: <+ 0.1% de span por psig (<+ 0.15% of span per 0.1 bar)
- Sensibilidad de la presión de suministro - rango de salida alto: <+ 0.04% de span por 1.0 psig (0.07 bar)
- Velocidad de fllujo: 20 scfm (566 Nl/min)
- Máximo consumo de aire: 0.07 scfm (1.98 Nl/min)
- Repetibilidad: < 0.5% of span < 0.5% of span
- Histéresis: < 1.0% of span < 0.5% of span
- Tiempo de respuesta: Según el rango de presión, normalmente menos de 0,25 seg. para unidades de 3-15 psig
- Medio: aire limpio y seco sin aceite filtrado a 40 micrones
- Conexiones eléctricas: 1/2" NPT, DIN 43650
- Cerramiento: Nema 1, Nema 4X (IP65)
- Rango de temperatura ambiente: -20° to +140°F ('-30° to 60°C)
- Tamaños de puerto: 1/4 NPT (neumático), 1/2 NPT (eléctrico)
- Peso: 2.1 lbs (0.94 kg.)
Sistema de codificación para realizar pedidos
