Posicionador de Válvula Inteligente 4-20 mA + HART. – SMAR FY301

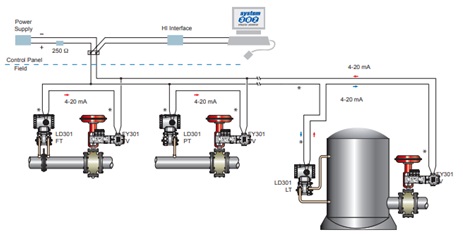

Provee un posicionamiento rápido y exacto del diafragma o del cilindro de los actuadores. Produce una salida de presión para posicionar una válvula de control, de acuerdo a la señal de entrada de 4 a 20 mA, proporcionada por un controlador.

El posicionador FY301, basado en microprocesador, provee el rápido y exacto posicionamiento del diafragma o del cilindro de los actuadores. El FY301 produce una salida de presión, según lo requerido, para posicionar una válvula de control, de acuerdo a la señal de entrada de 4 a 20 mA, proporcionada por un controlador. El FY301 es parte de la amplia gama de dispositivos Inteligentes de la Serie 301 de SMAR.

El posicionador FY301 puede ser utilizado en cualquier tipo de válvula, para movimientos lineales entre 10 y 100 mm. o rotativos con ángulos entre 30° y 120° con actuadores simple o doble efecto.

Es compacto, de fácil mantenimiento y ajuste; y permite la programación de parámetros y ajustes locales utilizando una herramienta magnética, sin necesidad de abrir el equipo o mediante configurador Hart.  Es apto para atmósferas explosivas e instalaciones con seguridad intrínseca.

CARACTERÍSTICAS GENERALES

• Diseño compacto y modular;
• Bajo consumo de aire;
• Fácil Instalación;
• Detección de posición sin contacto directo;
• Funciona en Actuadores neumáticos de acción simple o doble, con movimiento lineal o rotatorio;
• Fácil configuración y ajustes de parámetros vía remota, con el configurador HART®, o en su Display local;
• Resistente a la intemperie, a prueba de explosión e intrínsecamente seguro;
• Levas de caracterización vía Software

CARACTERÍSTICAS TÉCNICAS

• Señal de Entrada: 4-20 mA a dos hilos
• Salida: De 0 – 100% de la presión de aire de alimentación de la Salida al Actuador. Acción doble o simple.
• Capacidad De Salida: Suministro de 13.6 Nm³/h (8 SCFM) a 5.6 bar (80 PSI)
• Fuente De Alimentación: Suministrado por la corriente de 4-20 mA
• Configuración: Usando el desarmador magnético de ajuste local, o configuración remota usando el HHT
• Presión de Alimentación: De 1.4 a 7 bar (20-100 PSI). Libre de aceite, polvo y agua
• Detección De Posición Real: Magnética (sin contacto) vía Efecto Hall
• Indicación: Indicador LCD opcional
• Material: Carcasa de Aluminio de bajo cobre inyectado con pintura de poliéster o de Acero Inoxidable 316
• Temperatura Límite de Proceso: -40 a 85ºC (-40 a 185 ºF)
• Humedad Ambiental Limite: 0 % a 100 RH
• Certificación de Área Peligrosa: A Prueba de explosión, a prueba de intemperie y seguridad intrínseca

DESCRIPCIÓN FUNCIONAL

La detección de la posición del vástago o eje de la válvula se realiza sin contacto mecánico, eliminando completamente el desgaste, la histéresis y la consecuente degradación de los mecanismos.

El posicionador Smar sensa directamente el movimiento lineal o rotativo mediante efecto Hall.  El sensor de efecto Hall detecta la posición de la válvula a través de un imán acoplado al eje de la misma.  Este imán es provisto por Smar junto con el posicionador en dos modelos diferentes, uno para válvulas lineales y otro para rotativas.

OPCIÓN REMOTA

La opción de sensor remoto es un accesorio recomendado para aplicaciones de alta temperatura (hasta 105 ºC), para vibración excesiva o incluso difícil acceso local. Evita desgaste excesivo del equipo y, en consecuencia, aumenta la vida útil del equipo. El cable del sensor remoto está blindado y, por lo tanto, proporciona excelente protección contra interferencias electromagnéticas.

Completan la línea de posicionadores inteligentes el modelo FY302 con comunicación Fieldbus Foundation y el modelo FY303 con comunicación Profibus-PA.
