Válvulas Tapón DBB – FRANKLIN Duraseal™

Válvulas Tapón DBB – FRANKLIN Duraseal™
COMPARTIR EN REDES

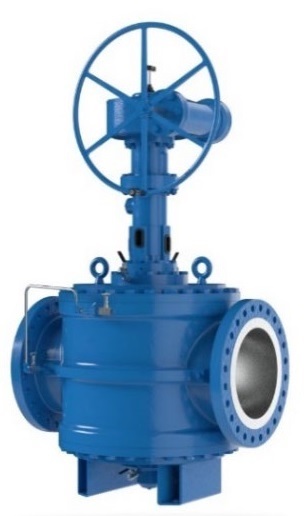

En aplicaciones donde se requiere aislación en forma frecuente, la válvula tapón de doble bloqueo y purga (DBB) Duraseal™ de Franklin es una excelente elección ya que provee un sello hermético de alta integridad con certificación fire safe.

La válvula tapón Franklin DuraSeal™ provee verdadero Doble Bloqueo y Purga. gracias a la extensa experiencia de Franklin y las constantes mejoras en la fabricación de la válvula Duraseal.

OPERACIÓN

La válvula se abre girando el volante en dirección contraria a las agujas del reloj. Durante esta operación, el tapón se levanta mientras que los slips se retraen totalmente del área del asiento, el tapón puede rotar los 90° hasta la posición totalmente abierta. En esta posición, los slips y los sellos están fuera del área del flujo.

Para cerrar la válvula, se debe girar el volante en dirección de las agujas del reloj, el tapón y los slips rotan 90° sin contacto con el cuerpo. La rotación continúa hasta que los slips se posicionan en las áreas de pasaje aguas arriba y aguas abajo. Al continuar la rotación del volante, se fuerza mecanicamente al tapón hacia abajo y a los slips hacia afuera para sellar firmemente contra el cuerpo. Esto produce un sello secundario metal-metal en ambos lados de la válvula, aguas arriba y aguas abajo, brindando así el doble bloqueo.



1. Cuando la válvula se encuentra totalmente abierta, el puerto permite el pasaje del producto mientras que los “Slips” y sus sellos se encuentran protegidos de la corriente del fluido.



2. Luego de ¼ de Vuelta, ambos slips están posicionados en el flujo para comenzar el modo de sellado.



3. En la posición cerrada, los asientos elípticos están firmemente asentados en el cuerpo creando un sello primario y otro secundario fire-safe.



4. En este punto, se alcanza el doble bloqueo y se puede realizar la purga en forma segura.



VENTAJAS

  • La válvula DuraSeal™ puede repararse en línea luego de despresurizar y drenar la válvula, sin necesidad de herramientas especiales.
  • Sus partes son intercambiables con válvulas de otros fabricantes.
  • Provee un sello seguro, ya que durante la operación las superficies de sellado no sufren de abrasión o desgaste.
  • Puede ser facilmente automatizada con actuadores eléctricos y tiene bajo torque.

ESPECIFICACIONES

  • Diámetros: 2” a 36” (dependiendo de la clase).
  • Clase de presión: #150 a #900.
  • Diferentes configuraciones del Sistema de Alivio térmico de presión (DTR) según requerimientos de API: DTR estándar, DTR con alivio en la línea, DTR automático.
  • Certificaciones: API 6D, Firesafe API 6FA, API 591, ISO9001, PED/CE, CRN, TSG, emisiones fugitivas ISO 15848-1 a pedido.

APLICACIONES

  • Manifolds de productos
  • Unidades de Medición
  • Aislación de equipos de proceso
  • Terminales de Tanques y estaciones de carga
  • Plataformas off-shore
  • Unidades de mezclado

>> Si requiere más información, contáctenos a: info@escoarg.com.ar.
